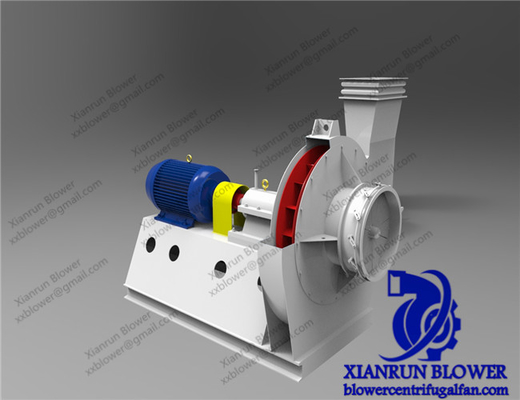

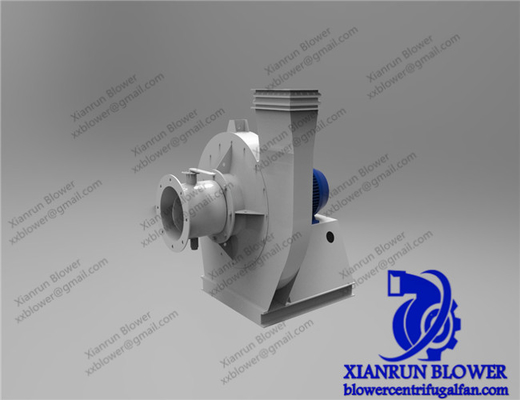

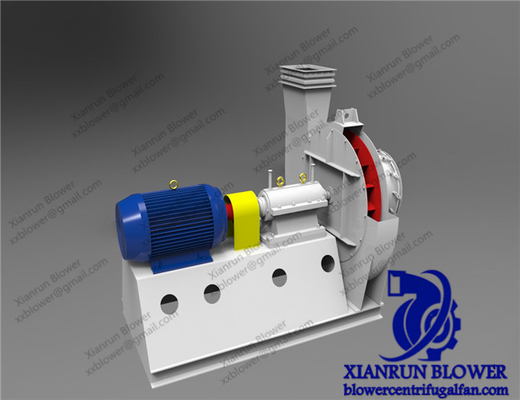

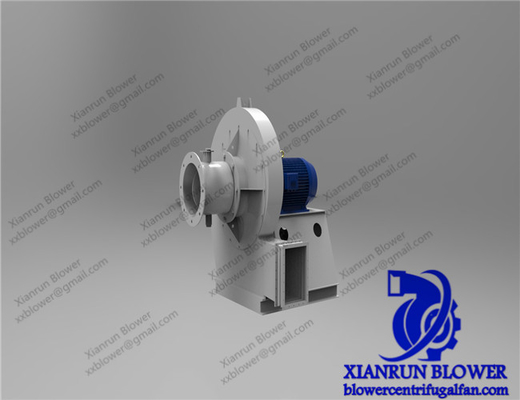

9-19 9-26 Hochdruck-Radialventilator der Serie für nicht selbstzündende und harmlose Gastransporte in industrieller Umgebung

9-19, 9-26 Serie Hochdruck-Radialventilator Industrie-Hochdruckgebläse Hochgeschwindigkeitsgebläse

1. Eigenschaften und Anwendung:

9-19, 9-26 Serie Hochdruck-Radialventilatoren, im Allgemeinen für Schmiedeöfen und Hochdruck-Zwangslüftung verwendet, und weit verbreitet für den Transport von Luft und anderen nicht selbstentzündlichen, für den menschlichen Körper unschädlichen, nicht korrosiven Gasen für Stahlmaterialien. Der Körper enthält keine viskosen Substanzen, der enthaltene Staub und die harten Partikel dürfen 150 mg/m³ nicht überschreiten, und die Gastemperatur darf 80 °C nicht überschreiten.

2. Typ.

Die Hochdruck-Radialventilatoren der Serien 9-19 und 9-26 sind einseitig saugend, mit 13 Maschinennummern: NO.4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16.

9-19, 9-26 Serie Hochdruck-Radialventilatoren können in zwei Ausführungen hergestellt werden: Rechtsdrehend und Linksdrehend. Von der Seite des Motors aus gesehen, wird das Laufrad im Uhrzeigersinn als Rechtsdrehend bezeichnet, gekennzeichnet durch "rechts"; Das Laufrad dreht sich gegen den Uhrzeigersinn, was als Linksdrehend bezeichnet wird, gekennzeichnet durch "links".

Die Auslassposition des Ventilators, gekennzeichnet durch den Winkel des Ventilatorauslasses. "Links" und "Rechts" können in 6 Winkeln von 0°, 45°, 90°, 135°, 180° und 225° hergestellt werden. (Bitte geben Sie bei der Bestellung die Drehrichtung und den Auslasswinkel an, Sonderwinkel müssen angepasst werden).

Der Antriebsmodus des Ventilators ist A (4#-6.3#) und D (7.1#-16#).

3. Struktur.

Die folgenden 6.3# bestehen hauptsächlich aus Laufrad, Gehäuse, Lufteinlass und anderen Teilen der direkten Motorverteilung, 7.1# und höher haben zusätzlich zu den oben genannten Teilen den Übertragungsteil.

•  Laufrad: Es werden vorwärts gekrümmte Schaufeln verwendet, und die maximale Umfangsgeschwindigkeit des äußeren Randes des Laufrad-Diffusors beträgt nicht mehr als 140 m/s. Nach der Laufradformung durch dynamische und statische Auswuchtkorrektur, ausgezeichnete Luftleistung, hoher Wirkungsgrad, stabiler und zuverlässiger Betrieb.
• Gehäuse: hergestellt aus Kohlenstoffstahlplatten-Schweißen.
• Lufteinlass: Der Lufteinlass besteht aus einer sammelnden, stromlinienförmigen Gesamtstruktur, die mit Bolzen an der Frontplatte befestigt ist.
• Übertragungsgruppe: Der Übertragungsteil besteht aus Spindel, Lagergehäuse, Kupplung usw. Die Spindel besteht aus hochwertigem Stahl; Die gesamte Struktur des Lagergehäuses verwendet Kugellager und wird mit Maschinenöl geschmiert.

4. Bestellhinweise.

Bei der Bestellung müssen die Maschinennummer, die Drehzahl, das Luftvolumen, der Luftdruck, der Auslasswinkel, die Drehrichtung und die Motorspezifikationen des Ventilators angegeben werden.

Key Features

• Laufraddurchmesser: 80~3500 mm
• Drehzahl der Hauptwelle: 760~2900 U/min
• Druckbereich: 9000~25425 Pa
• Durchflussbereich: 3297~43305 m3/h
• Lufttemperatur: 20~1000 Grad Celsius

• Material: Gusseisen, Kohlenstoffstahl, Edelstahl.

• Wirkungsgrad: 70 % - 90 %
