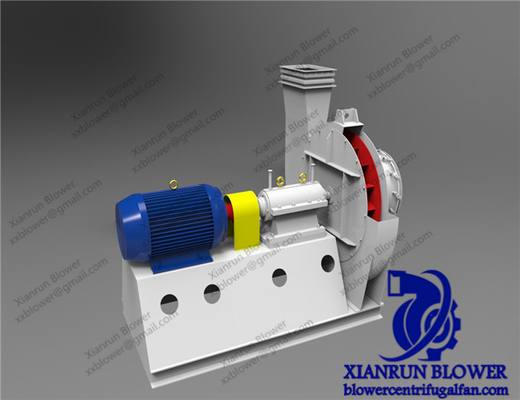

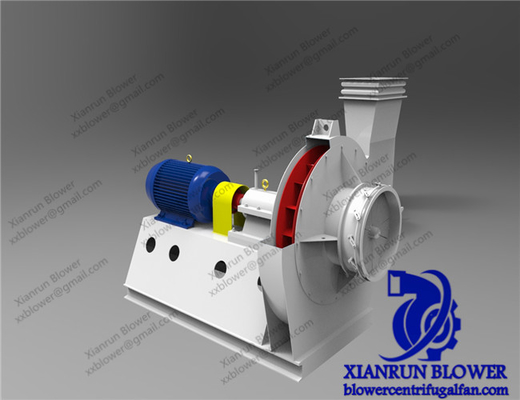

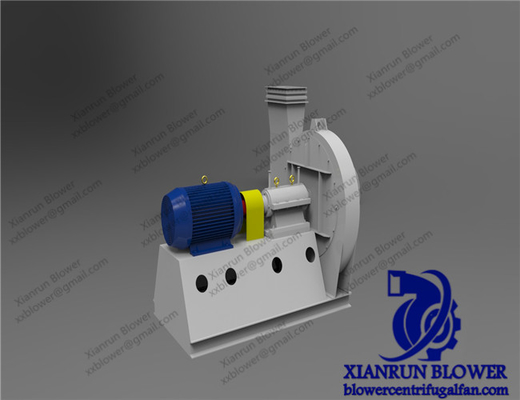

Vorwärts gekrümmter zentrifugalradialer Ventilator für hochdruckende Industrieluft Volumen 800 90000m3 / h Leistung 5 350KW

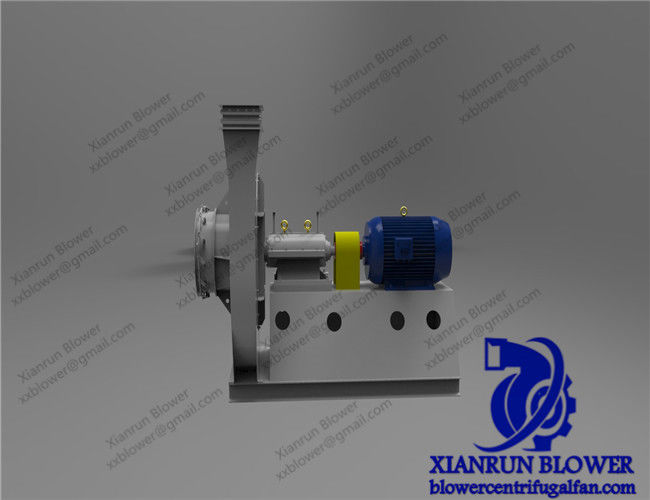

Vorwärtsgekrümmtes Zentrifugal-Radialgebläse für industrielle Hochdruckanwendungen Hochdruck-Zentrifugalgebläse

Definition von vorwärtsgekrümmten Radial-Zentrifugalventilatoren

Ein vorwärtsgekrümmter Radial-Zentrifugalventilator ist eine Art von Radial-Zentrifugalventilator. Sein Kernmerkmal liegt in der Krümmungsrichtung der Laufradschaufeln: Die Schaufelaustrittsrichtung ist im Verhältnis zur Drehrichtung des Laufrads vorwärts gekrümmt (d. h. die Vorderkante der Schaufel ist in Richtung der Drehrichtung des Laufrads geneigt). Die spezifische Definition lautet wie folgt:

Dieser Ventilatortyp treibt das Gas durch die Hochgeschwindigkeitsrotation des Laufrads an. Das Gas wird axial von der Mitte des Laufrads angesaugt, bewegt sich unter der Wirkung der durch die Schaufeln erzeugten Zentrifugalkraft zum äußeren Umfang des Laufrads und wird schließlich radial ausgestoßen. Die Form seiner Schaufeln ist "vorwärts gekrümmt" (auch als Vorwärts-Typ bezeichnet), was bedeutet, dass der Schaufelaustrittswinkel größer als 90° ist und die Krümmungsrichtung der Schaufeln mit der Drehrichtung des Laufrads übereinstimmt. Diese Konstruktion macht den Gasströmungspfad innerhalb des Laufrads kürzer und den Pfad der kinetischen Energieumwandlung direkter, wodurch einzigartige aerodynamische Eigenschaften entstehen, die sich von rückwärtsgekrümmten und radialen Schaufeln unterscheiden.

Zusätzliche Kernmerkmale (zur Unterstützung des Verständnisses der Definition)
- Schaufelform: Die Krümmungsrichtung der Schaufeln ist die gleiche wie die Drehrichtung des Laufrads. Aus der axialen Sicht des Laufrads scheinen die Schaufeln "nach vorne gefegt" zu sein, wobei das Austrittsende zur Vorderseite der Drehung geneigt ist.
- Luftstrommerkmale: Das Gas gewinnt innerhalb des Laufrads eine relativ große Menge an kinetischer Energie, und der Druckkopf steigt deutlich an. Aufgrund der Schaufelkrümmung ist der Luftstromverlust jedoch relativ groß, was zu einem geringeren Wirkungsgrad im Vergleich zu rückwärtsgekrümmten Ventilatoren führt.
- Anwendungsszenarien: Es wird häufig in Szenarien eingesetzt, die einen hohen Luftdruck und geringe Durchflussraten erfordern, wie z. B. Klimaanlagen, kleine Lüftungsanlagen und Staubtransport (unter Bedingungen mit geringer Konzentration). Es hat eine kompakte Struktur und relativ geringe Kosten."

Glauben Sie, dass der Wirkungsgrad von vorwärtsgekrümmten Ventilatoren weiter verbessert werden kann?


Kenntliche Merkmale

• Laufraddurchmesser: 90~3500 mm
• Drehzahl der Hauptwelle: 560~2900 U/min
• Druckbereich: 3000~25425 Pa
• Durchflussbereich: 1297~83305 m3/h
• Lufttemperatur: 20~1000 Grad Celsius

• Material: Gusseisen, Kohlenstoffstahl, Edelstahl.

• Wirkungsgrad: 80 % - 90 %

Bitte teilen Sie uns die VERWENDUNG und den folgenden Parameter mit. Unsere technische Abteilung empfiehlt Ihnen das am besten geeignete Produkt.
