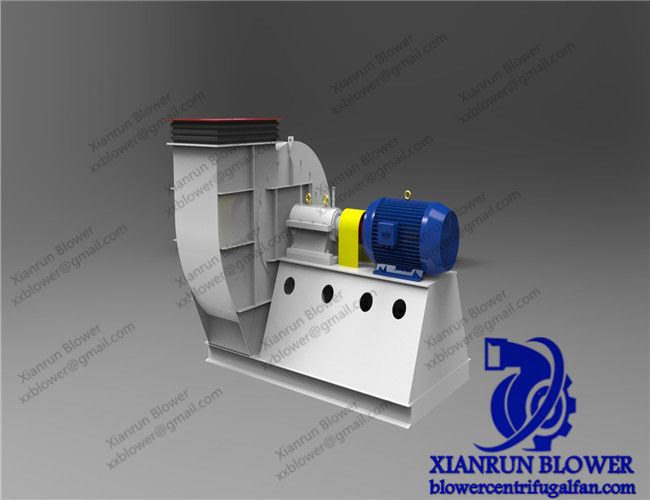

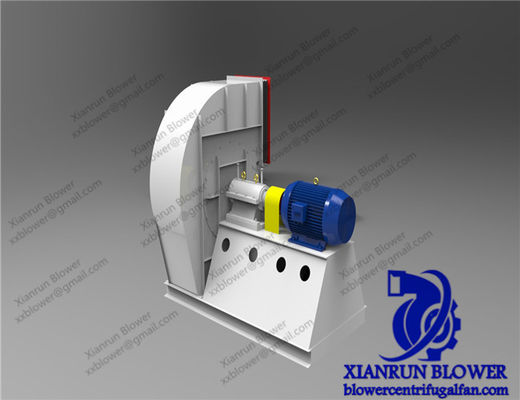

Hochdruckzentrifugalbläser 220V 380V 415V

Zentrifugalventilatoren Industrie Heißluftgebläse Hochgeschwindigkeitsgebläse Hochdruck-Zentrifugalgebläse Industrie Heißluftgebläse

Zusammensetzung und Struktur von Zentrifugalventilatoren
1. Zusammensetzung des Ventilators

Der Ventilator verwendet eine einseitige Saug-D-Typ-Getriebestruktur, und der Ventilator ist über die Kupplung mit dem Motor verbunden. Der Ventilatorkörper besteht hauptsächlich aus Gehäuse, Lufteinlass, Rotorgruppe (Laufrad und Spindel), Lagergehäuse, Kupplung und anderen Teilen.

Zusätzlich zum Ventilatorkörper kann je nach Bedarf des Benutzers auch eine Vielzahl von externen Stützen ausgestattet werden, üblich: Motor, Regeltür, Gesamtstütze, elektrischer Stellantrieb, Schalldämpfer usw.

2. Einführung in die Struktur des Ventilators

Der Ventilator kann in zwei Typen hergestellt werden: Von einem Ende des Motors aus, z. B. dreht sich das Laufrad im Uhrzeigersinn, was als Uhrzeigersinn-Zyklon bezeichnet wird, der als "im Uhrzeigersinn" ausgedrückt wird; Die Drehung gegen den Uhrzeigersinn wird als Aufwindmaschine bezeichnet, die mit "umgekehrt" bezeichnet wird.

Die Auslassposition des Ventilators wird durch den Auslasswinkel des Gehäuses ausgedrückt: "vorwärts" und "rückwärts" können in 0°, 45°, 90°, 135°, 180°, 225° insgesamt sechs Winkeln hergestellt werden. Andere spezielle Winkel können auch nach den Anforderungen des Benutzers hergestellt werden.

Reparatur und Wartung des Ventilators
Die korrekte Wartung ist eine wichtige Garantie für den sicheren und zuverlässigen Betrieb des Ventilators und die Verbesserung der Lebensdauer des Ventilators. Daher muss bei der Verwendung des Ventilators genügend Aufmerksamkeit geschenkt werden.

1. Reparatur und Wartung des Laufrads

Zu Beginn des Laufradbetriebs und bei allen regelmäßigen Inspektionen ist es, solange es eine Möglichkeit gibt, notwendig zu überprüfen, ob das Laufrad Risse, Abnutzung, Staub und andere Mängel aufweist.

Sofern möglich, ist es notwendig, das Laufrad sauber zu halten und regelmäßig den oben genannten Staub und Rost mit einer Drahtbürste abzubürsten, da sich diese Staubpartikel mit der Verlängerung der Betriebszeit nicht gleichmäßig am Laufrad anlagern können, was zu einer Beschädigung der Laufradauswuchtung und sogar zu Vibrationen des Rotors führen kann.

Sobald das Laufrad repariert wurde, muss es erneut ausgewuchtet werden. Falls verfügbar, kann die Auswuchtung vor Ort mit einem tragbaren Testauswuchtinstrument durchgeführt werden. Alle Befestigungsbolzen müssen vor dem Auswuchten auf festen Sitz überprüft werden. Da das Laufrad bereits einige Zeit in einem unausgewuchteten Zustand betrieben wurde, können sich diese Bolzen gelockert haben.

2. Wartung von Gehäuse und Einlasskammer

Zusätzlich zur regelmäßigen Inspektion des Gehäuses und des Einlassraums, ob es zu starkem Verschleiß kommt, entfernen Sie schwere Staubansammlungen, diese Teile können keine andere spezielle Wartung durchführen.

Überprüfen Sie regelmäßig, ob alle Befestigungsbolzen fest angezogen sind. Für den Ventilator mit dem Befestigungsbolzenteil drücken Sie die Federscheibe am Fußboden auf die in der Zeichnung angegebene Einbauhöhe.

3. Wartung der Lagerabteilung

Überprüfen Sie häufig die Schmierölversorgung des Lagers. Wenn Öl im Gehäuse austritt, können Sie die Schraube der Endabdeckung etwas festziehen. Wenn dies nicht ausreicht, müssen Sie möglicherweise eine neue Dichtungspackung wechseln.

4. Wartung anderer unterstützender Geräte

Die Wartung aller unterstützenden Geräte, einschließlich Motoren, elektrischer Stellantriebe, Instrumente, Messgeräte usw., finden Sie in den jeweiligen Betriebsanleitungen. Diese Anweisungen werden von den unterstützenden Herstellern bereitgestellt, und der Hersteller stellt diese Anweisungen den Benutzern in zufälligen Kartons zur Verfügung.

5. Wartung, wenn der Ventilator außer Betrieb ist

Wenn der Ventilator außer Betrieb genommen wird, sollte bei einer Umgebungstemperatur unter 5℃ das Restwasser der Geräte und Rohrleitungen abgelassen werden, um ein Einfrieren der Geräte und Rohrleitungen zu vermeiden.

6. Wartungsarbeiten, wenn der Ventilator längere Zeit geparkt und gelagert wird

(1) Die Oberfläche der Lager und anderer Hauptteile wird mit Rostschutzöl beschichtet, um Korrosion zu vermeiden.

(2) Alle halben Monate oder so sollte der Rotor des Ventilators manuell bewegt werden, um den Rotor eine halbe Umdrehung (180°) zu drehen, und das Wellenende sollte vor dem Bewegen markiert werden, so dass sich der ursprüngliche obere Punkt nach dem Bewegen des Rotors unten befindet.

Key Features

• Laufraddurchmesser: 80~3500 mm
• Drehzahl der Hauptwelle: 760~2900 U/min
• Druckbereich: 9000~25425 Pa
• Durchflussbereich: 3297~43305 m3/h
• Lufttemperatur: 20~1000 Grad Celsius

• Material: Gusseisen, Kohlenstoffstahl, Edelstahl.

• Wirkungsgrad: 70 %-90 %
