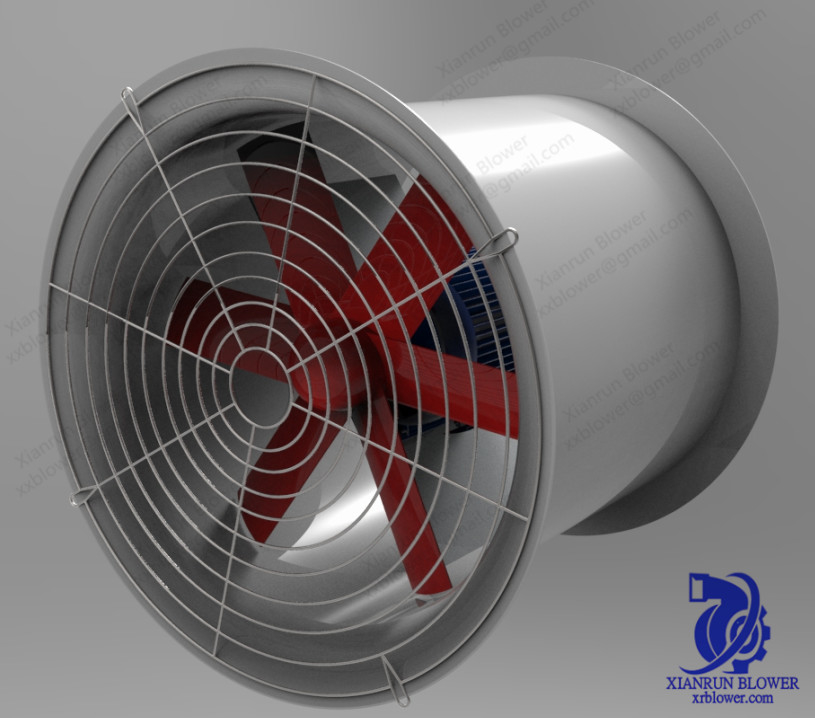

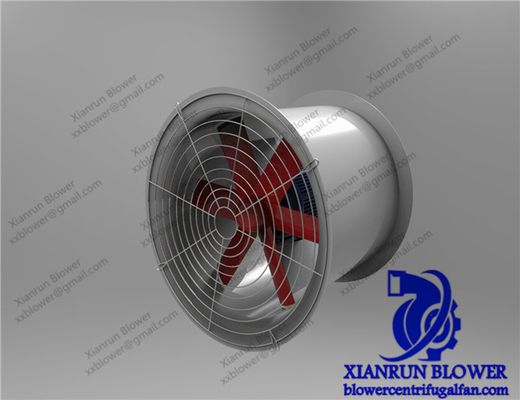

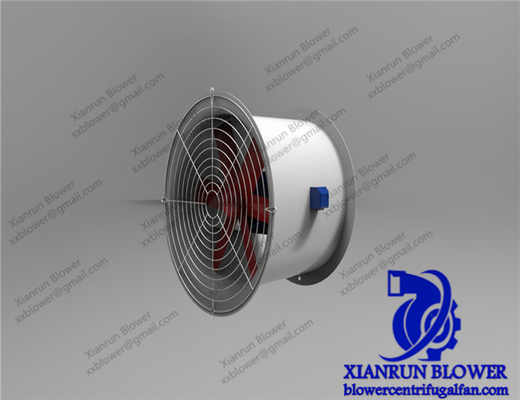

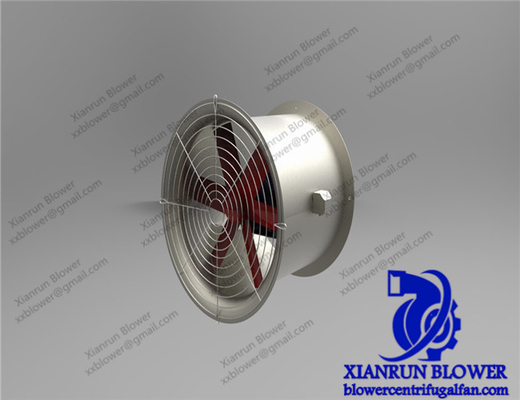

Kühlsystem-axiale Abluftventilator-industrielles lärmarmes gegabeltes Axialgebläse

Axiale gegabeltes Axialgebläse der hohen Leistungsfähigkeit des Abluftventilators lärmarme industrielle Axialventilatoren

Der Antreiber für axiale Auspuff fanis eins der Hauptkomponenten des Axialventilators. Das Gas kann Energie durch die Rotation des Antreibers erhalten, und den Antreiber für die axiale Bewegung der gewundenen Linie dann lassen.
Der industrielle Axialgebläseantreiber wird aus bewegendem Blatt-, Naben-, Stängel-, Lager- und Ausgleichsgewichthammer verfasst.
Viele Blätter der gleichen Tragfläche werden in eine Gruppe Blätter mit gleichem Abstand von einander vereinbart, der eine Kaskade genannt wird. Der Axialventilator wird mit Blättern auf der Nabe ausgerüstet, um eine Ringkaskade zu bilden. Die Höhe von fließen Teil der Schaufel des Axialventilators ist größer als die des Ventilators durch, der garantieren kann, dass das Rauchvolumen des Fans des verursachten Entwurfs größer als das Luftzufuhrvolumen ist.
Die Läuferschaufel des Axialventilators wird verdreht. Das ganze Blatt wird zu einem bestimmten Winkel entlang der Radialrichtung verdreht, und die Blattbreite und -stärke werden allmählich entlang der Spannweiterichtung des Blattes verringert. Wir haben vorher das erklärt, um die Energieköpfe herzustellen, die durch alle Abschnitte der Ventilatorflügel mit verschiedenen Radien die selben produziert werden, d.h. sind die Geschwindigkeitsschleifen auf allen Abschnitten gleich. Deshalb ist der Blattradius nahe der Nabe klein, ist der Gitterabstand auch klein, und die Umfangsgeschwindigkeit verringert auch sich. Um das Geschwindigkeitsschleifengleichgestellte zur Blattspitze zu machen, wird sie gesprungen um den Blattwurzelinstallation Winkel und die Blattsehnelänge zu erhöhen, also wird das Blatt in eine räumlich verdrehte Form hergestellt. Selbstverständlich wird die Breite und die Stärke des Blattes entlang der Spannweitenrichtung, die die Zentrifugalkraft auch verringern kann, die durch das Blatt erzeugt wird, machen nicht den Stängel verringert und Drucklagerkraft ist zu groß und stellt die Blattstärke sicher.
Axialgebläseventilatorflügel machten von verdrehter Form, seine Leistungsfähigkeit ist auch höher, weniger Verlust. Weil der Antreiber sich dreht, Spitzengeschwindigkeit ist größer als der Umfang der Nabe und die Umfangsgeschwindigkeit des Winddrucks groß, die kleine Umfangsgeschwindigkeit des Winddrucks, damit im Läufer das Blatt entlang dem Blatt des Radialflusses von Energie nicht gleich ist, so produziert aus dem Umkippung dem Fluss des Blattwurzelteils und bildet axialen TurbulenzEnergieverlust. Und stellen Sie das Blatt in eine verdrehte Form her, Blattwurzelblattinstallation Winkel ist größer, dann kann der Winddruck erhöht werden; Im Gegenteil ist das Blatt am Umkippung des Blattinstallation Winkels, der Winddruck kann verringert werden kleiner. Der Blattmontage Winkel an der Blattwurzel ist größer, aber die Umfangsgeschwindigkeit ist kleiner. Der Blattinstallation Winkel an der Messerspitze ist kleiner, aber die Umfangsgeschwindigkeit ist größer. Diese zwei Faktoren schränken sich ein, damit der Winddruck, der an der Messerspitze und an der Blattwurzel erzeugt wird, fast gleich ist und axiale Turbulenz vermieden wird.
Die Oberfläche des beweglichen Blattes des Axialgebläses wird angefordert, glatt zu sein, das den Reibungsverlust der Luftströmung und den Trennungsverlust verringern, der kann durch den Fluss weg von der Tragflächenoberfläche verursacht wird. Die Wurzel des Blattes wird an den Stängel weggelaufen, und das Blatt und der Stängel werden in ein Kreisloch in der Nabe gesetzt und gepasst dann mit Gegengewichtblöcken, Stützlager, Führungslager, Sicherungsringe, Sicherheitsplatten und Justagestangen. Die Unterstützungslager der axialer Strömung Blätter manövrierend werden der Zentrifugalkraft unterworfen, die durch bewegliche Blätter und Stängel erzeugt wird. Der Führer mit Nachdruck auf das bewegliche Blatt, weil das bewegliche Blatt und der Stängel länger sind, das Führungslager ist, zu garantieren, dass ihre Mitte nicht verdreht wird, und das Führungslager kann eine bestimmte Zentrifugalkraft auch tragen. Zwecks das bewegliche Blatt herzustellen kann sich flexibel drehen bei der Justage, Führer das Lager und Unterstützung. Lager werden von den Kugellagern mit niedriger Reibung hergestellt.
Der Blattstiel jedes beweglichen Blattes wird mit einem Ausgleichsgewichtblock ausgerüstet, und die Mittellinie des Ausgleichsgewichtblockes ist zur Tragflächenfläche des beweglichen Blattes fast senkrecht. Seine Funktion kann den großen schließend Moment balancieren, der durch das bewegliche Blatt erzeugt wird, damit das bewegliche Blatt auch schnell sich bewegen kann beim Drehen.
Um Dichtung und Schmierung sicherzustellen, wird Schmiermittel im Führungslager und im Unterstützungslager eingespritzt, und Fett wird auch den Abstand zwischen dem Stängel und der Nabe ausgefüllt.
Der Radialabstand zwischen dem beweglichen Blatt und dem Oberteil wird angefordert, kleiner als 3mm zu sein. Dieser Abstand kann nicht zu groß sein, andernfalls verursacht er großen Luftverlustverlust und verringert die Leistungsfähigkeit des Fans.
Zwecks die dynamische Balance des ganzen Antreibers, wenn man das Blatt, das gleiche Gewicht des Blattes kann in eine symmetrische Position gelegt werden ersetzt, und der Balancenkontrolle sicherstellen.
Die bewegliche Blattwohnung ist eine geschweißte Stahlwohnung, und das Beobachtungsloch wird auf der Wohnung zur Verfügung gestellt, die das bewegliche Blatt überprüfen, entfernen und installieren kann. Der obere Teil der Faneinschließung ist für schnelles Be- und Entladung des Antreibers entfernbar.
