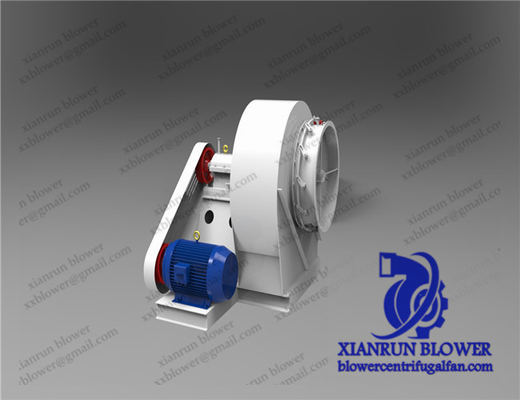

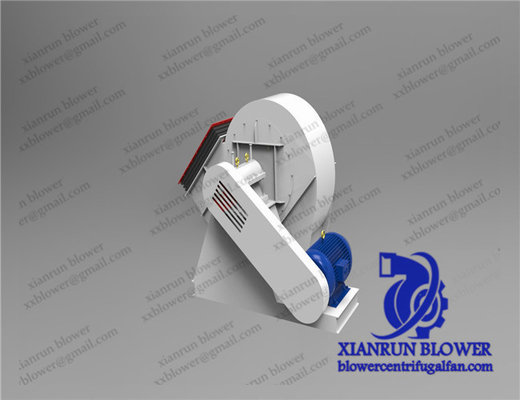

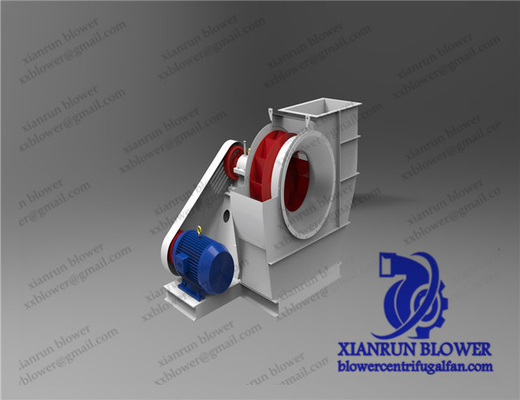

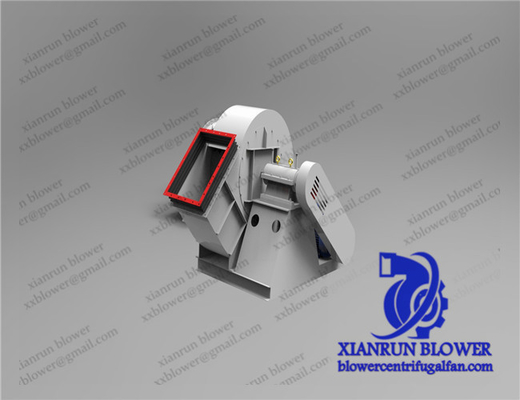

Farbkundenspezifisches zentrifugales Flügelradgebläse-industrielles Luft-Hochdruckgebläse

Zentrifugale Ventilatoren und Ventilatorgebläseventilator-Abluftauslassventilator der hohen Leistungsfähigkeit des Gebläsehochdruckluftgebläses

Zentrifugale Gebläsereinigung, -zerlegung und -versammlung erfüllen die folgenden Bedingungen:

1. Alle Teile und zusätzliche Ausrüstung sollten gesäubertes sauberes sein, und das Rostschutzfett der gemeinsamen Oberfläche sollte mit einer schmierenden Schicht beschichtet werden, um sie zu schützen (außer speziellen Anforderungen);

2. Die vertikale zentrale aufgeteilte Oberfläche des Gehäuses sollte nicht entfernt werden und gesäubert werden (die Maschine mit Zylinderstruktur wird entsprechend den Bestimmungen der technischen Dokumente der Ausrüstung eingeführt). Der Diffusor, das Rückflussgerät und das Gleitlager nicht werden entfernt möglicherweise während der Reinigung;

3. die Ölpumpe, der Filter, der Ölkühler und das Sicherheitsventil im Schmiersystem und im Abdichtungssystem sollten entfernt werden und gesäubert werden. Außer dem Ölkühler seine Steigung möglicherweise nicht wird geprüft separat.

sollte stabilisiertes Kühlsystem des Gerätes des Gases 4.The und des Gases auseinandergebaut werden und gewaschen werden, und das Druckverfahren kann im Allgemeinen geprüft werden; Wenn es spezielle Anforderungen gibt, sollte die Dichtheitsprüfung entsprechend den Bestimmungen der technischen Dokumente der Ausrüstung durchgeführt werden.

Das zentrifugale Gebläse, zum von Friedenszeit zu finden, sollte die folgenden Bedingungen erfüllen:

Zuerst wenn die Direktanschlusseinheit gefunden wird, sollte das Längsniveau auf der Achse gemessen werden, und das Niveau sollte 0.03/1000 nicht übersteigen; Das horizontale Niveau sollte auf der Oberfläche des Gehäuses gemessen werden, und das Niveau sollte 0.1/1000 nicht übersteigen;

Zwei. Wenn die Einheit mit dem Gaspedal gefunden wird, wird das vertikale Niveau auf dem Wellenhals gemessen, und das Niveau sollte 0.02/1000 nicht übersteigen; Das horizontale Niveau sollte auf der horizontalen mittleren Oberfläche des unteren Gehäuses gemessen werden (sehen Sie Zahl V-2.1), und das nicht-stufige sollte 0.1/1000 nicht übersteigen; Die Ausrichtung der ganzen Einheit basiert im Allgemeinen auf dem Gaspedal. Artikel 32, wenn man die Basis oder die ganze Einheit, die folgenden Bedingungen sollte erfüllt werden installiert: Zuerst sollten die Paare des geneigten Auflageneisens entsprechend der Größe der Einheit vorgewählt werden. Für die Einheit mit einer Geschwindigkeit von mehr als 3000 U/min, sollte das Kontaktgebiet zwischen jedem Auflageneisen, zwischen dem Auflageneisen und der Grundlage und der Basis nicht kleiner als 70% der gemeinsamen Oberfläche sein, und der lokale Abstand sollte nicht mehr als 0,05 Millimeter sein; Zweitens sollte jede Gruppe Auflageneisen in Gruppen nach Auswahl gelegt werden, und markiert werden, um Verwirrung zu verhindern;

Iii. Wenn die Basis aus einigen Stücken verfasst wird, sollte die Position der Ankerbolzen wie des Gehäuses und des Tragensitzes entsprechend den Bestimmungen der technischen Dokumente der Ausrüstung überprüft werden.

Iv. Der Abstand zwischen dem Führerschlüssel (horizontaler flacher Schlüssel- oder vertikaler flacher Schlüssel) auf der Basis und dem Körper sollte einheitlich sein und mit den Bestimmungen der technischen Dokumente der Ausrüstung übereinstimmen. Wenn sie spezifiziert wird, sollte die Störung nicht in der Versammlungskeilnute 0,01 sein | 0,02 Millimeter; In der entsprechenden gleitenden Keilnute sollte das unterstellte C1+C2 des Abstandes zwischen den zwei Seiten 0.04-0.08 Millimeter sein, sollte der Spitzenabstand C 0.5-1.0 Millimeter sein, und die Senkschraube ist 0.3-0.5 Millimeter unterhalb des gesunden A.

Wenn das Lagergehäuse und das untere Gehäuse an der Basis angebracht werden, werden die folgenden Bedingungen erfüllt:

1. Für die Einheit mit dem Lagergehäuse und das untere Gehäuse als das Ganze, sollte die untere Hälfte des Körpers auf die Basis installiert sein, und gleichzeitig, wird das tragende Loch als die Basis für das Planieren benutzt (die Einheit mit der Wachstumsrate basiert im Allgemeinen auf der Wachstumsrate für die oben genannte Arbeit);

Zweitens sind der tragende Sitz und das untere Gehäuse keine der Einheiten, sollte der tragende Sitz auf die Basis installiert sein gleichzeitig das tragende Loch wird verwendet als der Festpunkt für das Planieren, und der unterschiedliche axiale Grad an dem unteren Gehäuse und der Spindelachsenlinie wird korrigiert (die Einheit mit dem Gaspedal basiert im Allgemeinen auf dem Gaspedal für die oben genannte Arbeit);

Iii. Die Bolzen, die den tragenden Sitz mit dem Führerschlüssel oder den Ankerkiefer auf dem unteren Gehäuse mit der Basis anschließen, sollten richtig repariert werden. Die Freigabe zwischen dem Bolzen und dem Schraubenloch und der Freigabe zwischen der Nuss und dem Rahmen sollte mit den Bestimmungen der technischen Dokumente der Ausrüstung übereinstimmen.

Vier, zwischen dem tragenden Sitz und der Basis oder zwischen dem Ankerkiefer des unteren Gehäuses, der tragende Sitz und die Basis, sollten, vor dem Festziehen des Bolzens, nah gepasst werden, überprüfen den lokalen Abstand mit einem Stopper, und die Einheit mit einer Geschwindigkeit von nicht mehr als 3000 U/min ist nicht mehr als 0,05 Millimeter und die Einheit mit einer Geschwindigkeit, die höher ist, als 3000 U/min nicht mehr als 0,04 Millimeter ist. Anmerkung: Der Rahmen bezieht sich den auf Ankergreifer des Lagers oder des unteren Gehäuses.

Die Grundfläche des Gaspedals sollte nah gepasst werden zur Basis, und der lokale Abstand sollte nicht als 0,04 Millimeter größer sein, bevor der Bolzen festgezogen wird. Artikel 35 die Lamellenbahnoberfläche, die Spitzenfreigabe und die Seitenfreigabe zwischen der tragenden Auflage und dem Wellenhals stimmt mit den Bestimmungen der technischen Dokumente der Ausrüstung überein. Wenn ein bestimmter Index sich nicht trifft, wird er reparieren lassen und zu verkratzen, aber, bei der Reparatur sollte und die tragende Auflage reibend, Aufmerksamkeit gezahlt werden, um das unterschiedliche axiality zwischen dem Rotor und dem umkleidenden Schweißgerät zu korrigieren, und den Abstand zwischen dem Rotor und dem Schweißgerät zu machen passen Sie sich an die Bestimmungen der technischen Dokumente der Ausrüstung an (die kippbare Fliesenwelle sollte an die Bestimmungen der technischen Dokumente der Ausrüstung sich anpassen). Artikel 36 die axialen und Radialsprungsunterstützungen jedes Teils des Rotors (Spindel, Antreiber, Balancendiskette, gestoßene Diskette und Koppelung, etc.) übersteigt nicht die Bestimmungen des technischen Dokuments der Ausrüstung. Artikel 37 die gemeinsamen Oberflächen des oberen und untereren Gehäuses ist fest, vor dem Festziehen der Bolzen und der zulässige Wert der lokalen Freigabe passt sich an die Bestimmungen der technischen Dokumente der Ausrüstung an.

In Ermangelung der Bestimmungen werden die folgenden Bedingungen erfüllt:

Zuerst ist der Arbeitsdruck niedriger, als oder Gleichgestelltes zu 10 Kilogramm Kraft/cm2, der Abstand nicht als größer sein sollte 0,12 Millimeter (ausgenommen Sinterngebläse); Wenn der Arbeitsdruck höher als 10 Kilogramm Kraft/cm2 ist, sollte der Abstand nicht als 0,08 Millimeter größer sein;

Ii. Die Verbindungsbolzen sollten nicht geschädigt werden. Wenn Füller versiegelt oder zwischen den gemeinsamen Oberflächen beschichtet, sollte er entsprechend den Bestimmungen der technischen Dokumente der Ausrüstung gleichmäßig gefüllt werden oder beschichtet werden.

Wenn das Gaspedal zusammengebaut wird, werden die folgenden Bedingungen erfüllt (das Planetengetriebegaspedal wird entsprechend den Bestimmungen der technischen Dokumente der Ausrüstung) eingeführt:

I. Die Abstände jedes Teils des Tragens (Spitzenabstand, Seitenabstand, etc.), der Lamellenbahnoberfläche und der Kontaktstellen pro Einheitsbereich stimmen mit den Bestimmungen der technischen Dokumente der Ausrüstung überein und werden erforderlichenfalls verkratzt;

Zweitens passen sich der Mittelabstand, der Nichtparallelismus, die Zahnfreigabe und die Kontaktstelle zwischen den Wellen der Ganggruppe an die Bestimmungen der technischen Dokumente der Ausrüstung an;

Iii. Die gemeinsame Oberfläche der oberen und untereren Oberteile des Getriebes sollte nah sein, und der lokale Abstand sollte nicht als 0,06 Millimeter größer sein, bevor die Bolzen festgezogen werden, und die Verbindungsbolzen sollten nicht verletzt werden. Artikel 39 der Störungswert zwischen der oberen Fliese zurück und der Lagerdeckel (oder Drüsenabdeckung) und die Kontaktfläche zwischen der unteren Fliese zurück und dem tragenden Loch passt sich an die Bestimmungen der technischen Dokumente der Ausrüstung an. Wenn es keine Regelung gibt, ist der Störungswert im Allgemeinen 0.03-0.07 Millimeter, und die Kontaktfläche im Allgemeinen ist nicht kleiner als 75%. Artikel 40, wenn der Motor, die Dampfturbine und die Gasturbine mit den Gaspedalen, Gebläse und Kompressoren angeschlossen werden, die verschiedenen axialities passt sich an die Bestimmungen der technischen Dokumente der Ausrüstung an.

Hauptmerkmale

• Antreiberdurchmesser: 90~3500 Millimeter

• Geschwindigkeit der Hauptantriebswelle: 560~2900 U/min
• Druckstrecke: PA 3000~25425
• Flussstrecke: 1297~43305 m3/h
• Lufttemperatur: 20~1000 Celsiusgrad

• Material: Roheisen, Kohlenstoffstahl, Edelstahl.

• Leistungsfähigkeit: 70%-90%
