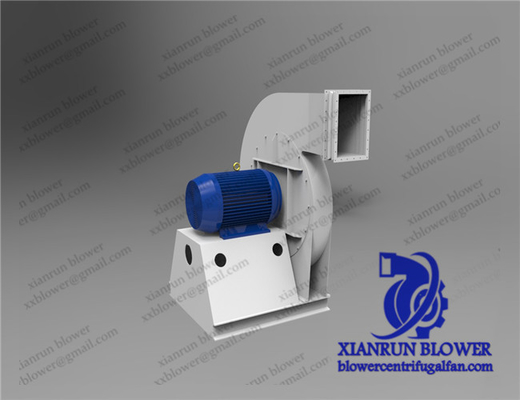

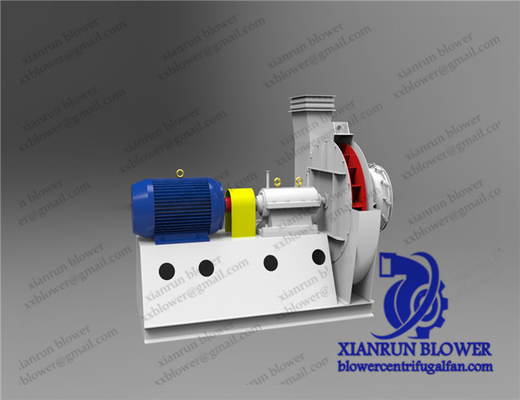

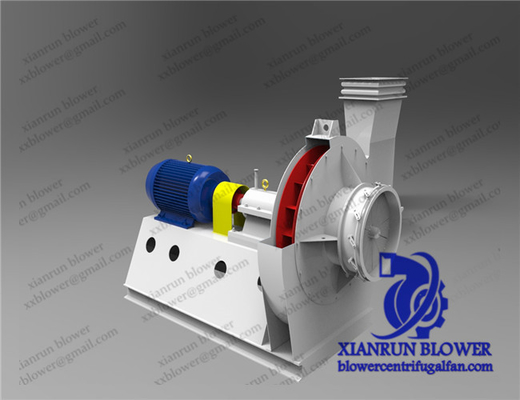

Zentrifugales Auspuff-Gebläse, ruhiger zentrifugaler Ventilator für Farbenindustrie

Zentrifugalabgasgebläse Kühlflügelmotor direkt kaltgewalzte Stahlplatte leise Zentrifugalventilator Lackierindustrie.

Vibration durch Unwucht der Rotormasse.

1. Im Bereich der Lüfterlagervibrationen machten die Vibrationen, die zur Unwucht der Rotormasse gehören, den größten Teil aus.Bei der täglichen Wartung haben wir festgestellt, dass die Hauptgründe für die unwuchtige Qualität des Rotors sind:

• Es gibt eine ungleichmäßige Ansammlung oder Anhaftung von Asche auf der Oberfläche der Schaufel, Ansammlung der Laufrad-Rückplatte;
• das Laufrad hat nach der Wartung kein Gleichgewicht gefunden, was zu einer Unwucht des Laufrads führt;
• die Teile am Laufrad sind locker oder die Verbindungsteile sind undicht;
• Verschleiß oder Korrosion des Laufrads.

Die Eigenschaften von Vibrationen, die durch Rotorunwucht verursacht werden, umfassen hauptsächlich Folgendes:

① der Vibrationswert ist in horizontaler Richtung am größten und in axialer Richtung sehr klein, und der Vibrationswert des Laufradendlagers ist größer als der des motorseitigen Lagers;

② Die Vibrationsstabilität ist gut und unempfindlich gegenüber Laständerungen;

③ Die Amplitude nahm mit der Drehzahl zu.

2. Vibration durch anormales Wälzlager

2.1 Schwingungen bei schlechter Lagermontage Bei unsachgemäßer Bearbeitung des Wellenhalses oder -bundes, verbogenem Wellenhals, verkantetem Einbau des Lagers und montiertem Lagerinnenring ergibt sich ein Versatz zur Achslinie, der einen axialen Wechsel verursacht Kraft, die bei jeder Umdrehung des Lagers auftritt, und die feste Mutter des Wälzlagers ist locker, was zu lokalen Vibrationen führt.Die Vibrationseigenschaften sind wie folgt: Der Vibrationswert ist in axialer Richtung am größten.

2.2 Schäden an der Oberfläche des Wälzlagers Vibration Wälzlager aufgrund der Fertigungsqualität ist schlecht, schlechte Schmierung, Fremdkörper, in, das Spiel zwischen dem Lagerkasten und minderwertigen, etc., wird Verschleiß, Korrosion, Peeling nach Abplatzungen Schaden , Bruch, Kollisionen und hochfrequente Schwingungen der Rolle werden auf den Lagersitz übertragen, durch Schwingungen gemessen und der Schwingwert des Lagers ermittelt.Diese Art der Vibrationsstabilität ist sehr schlecht, unabhängig von der Last, die Amplitude der Vibration in den horizontalen, vertikalen und axialen drei Richtungen kann die größte sein, Vibrationspräzisionsdiagnose mit Hilfe der Spektralanalyse, die Verwendung der Spektralanalyse kann genau bestimmen die genaue Position und Schadensgrad des Lagerschadens.Vibrationen sind das häufigste Phänomen. Durch die Erfassung von Vibrationsüberwachungen kann die überwiegende Mehrheit der Fehler beurteilt werden. In Verbindung mit der Überwachung von Schall, Temperatur und Verschleiß können alle Defekte von Wälzlagern im Frühstadium erkannt werden.

3. Vibrationen, die durch unzureichende Steifheit des Lagersockelfundaments verursacht werden

Schlechte dynamische Fundamentvergussmasse, lockere Ankerbolzen, lose Dichtungen, Korrosion und Rissbildung des Rahmens und schwache Verbindungen führen zu schweren erzwungenen Resonanzphänomenen.Die Charakteristik dieser Schwingung: Die Rahmenschwingung am problematischen Ankerbolzen ist am größten, die radiale Komponente am größten.

4. Vibration durch anormale Kupplung

Die Installation der Kupplung ist nicht korrekt, der elastische Ring der Kupplung ist beschädigt und der Rundlauf des Lüfters und der Motorwelle ist schlecht, was zu Vibrationen des Lüfters und des Motors führt.Die Vibrationseigenschaften sind wie folgt:

① die Vibration ist ungewiss, die Vibration ändert sich stark mit der Last, der Leerlauf ist leicht, die Volllast ist groß, die Vibrationsstabilität ist gut;

② Je größer die Achsabweichung, desto größer die Vibration;

③ Der Motor läuft alleine und die Vibration verschwindet.

5. Vibrationen, die durch Reibung zwischen dynamischen und statischen Teilen verursacht werden

Wie Laufradmundring und Gehäusemundringreibung, Spindel- und Dichtungsvorrichtungsreibung.Seine Vibrationseigenschaften: Vibrationsinstabilität;Vibration ist selbsterregte, drehzahlunabhängige Vibration;Wenn die Reibung stark ist, tritt ein umgekehrter Wirbel auf


Key Features

• Laufraddurchmesser: 90~3500 mm
• Drehzahl der Hauptwelle: 560~2900 U/min
• Druckbereich: 3000~25425 Pa
• Durchflussbereich: 1297~83305 m3/h
• Lufttemperatur: 20 ~ 1000 Grad Celsius

• Material: Gusseisen, Kohlenstoffstahl, Edelstahl.

• Effizienz: 80%-90%

Bitte teilen Sie uns die VERWENDUNG und die folgenden Parameter mit. Unsere technische Abteilung wird Ihnen das am besten geeignete Produkt empfehlen.
