Produktdetails:
|
| Spannung: | 220/380/415/440/450v | Klingenmaterial: | Edelstahl, Roheisen, Stahlplatte, Mangan Q345 (16Mn) Stahl |
|---|---|---|---|
| Luftvolumen: | 800 - 90000m3/h | Montage: | Freie Stellung, installiert durch Schrauben |
| Art: | Zentrifugaler Fan, zentrifugaler Ventilator | Kundendienst erbracht: | Ingenieure stehen zur Verfügung, um Maschinen im Ausland zu warten, Online-Support |
| Geschwindigkeit: | 2900 r/min | Elektrische gegenwärtige Art: | Wechselstrom |
| Anwendung: | Luft-Gebläse, Zementfabrik | Garantie: | 1-jährig |
| Material: | Q345/rostfreie/Titanlegierung/Stahl, Kohlenstoffstahl-/Stainless-Stahl, Roheisen, 100% Aluminium | Farbe: | Die Anforderung des Kunden, schwarzes Silberweiß |
| Geräusche: | 72dB, DB 56-68 | Produkt-Name: | 9-26 lüften zentrifugale HochdruckRauchabführung Flügelradgebläse, 140mm zentrifugales Gebläse, zent |
| Motor: | China-Spitzen-Marke | Eigenschaft: | hohe Leistungsfähigkeit, lärmarme Energie-Einsparung, einfache Installation, Hochdruck, Hochleistung |
| Druck: | Hochdruck, 3000~16000Pa, 200~3220Pa, 5335-6216 PA, 4603-4447Pa | ||
| Hervorheben: | Zentrifugaler Hochdruckfan,9-19 9-26 Serie Zentrifugalventilator,Hochgeschwindigkeits-Zentrifugalventilator |
||

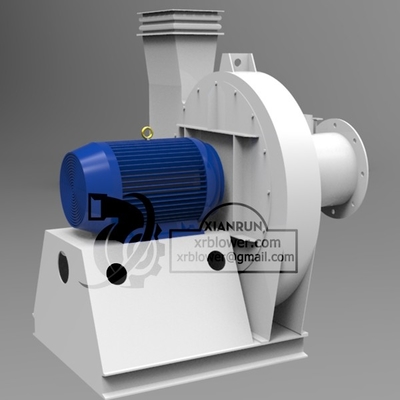

9-19, des Fanhochgeschwindigkeitsgebläses der Reihe 9-26 zentrifugaler Inline-Fan zentrifugaler direkter Hochdruckbewegungs
Strukturelle Form:
Der zentrifugale Hochdruckfan ist eine einzelne Saugart und hat 13 Maschinenzahlen (Na): 4,4, 5,5, 5,6, 6,3, 7,1, 8,9, 10,11.2, 12,5, 14,16.
Der zentrifugale Inline-Fan kann in zwei Formen gemacht werden: rechte und linke Rotation. Von der Bewegungsseite wenn der Antreiber sich nach rechts dreht, wird es einen rechtshändigen Fan genannt, bezeichnet durch „rechtes“; Nach linksrotation wird den linken Wirbelsturm genannt, bezeichnet, durch „verlassen“.
Die Ausgangposition des Fans wird durch den Ausgang Winkel des Gehäuses angezeigt. „Gelassen“ und „recht“ kann in 6 Winkel von 0°, von 45°, von 90°, von 135°, von 180° und von 225° gemacht werden.
Der Getriebemodus des Fans ist Art A (No.4~No.6.3) und Art D (No.7.1 ~No.16)
Gesamtstruktur:
No.4-~No.6.3 wird hauptsächlich aus Antreiber, Gehäuse, Lufteinlauf, Unterstützung, etc. No.7.1 verfasst | No.16 wird hauptsächlich aus Antreiber, Gehäuse, Lufteinlauf, Getriebeteil, etc. verfasst.
①Antreiber: Es gibt 12 Ventilatorflügel in den Ventilatorflügel des Modells 9-19 und 16 in Modell 9-26, die vorwärts Blätter verbiegen. Die höchste Umfangsgeschwindigkeit der Außenkante des Antreiberdiffusors übersteigt nicht 140m/s. Nachdem der Antreiber gebildet ist, wird die statische und dynamische Balance korrigiert, also ist die Operation stabil.
②Fahrgestelle. Die allgemeine Stahlplatte wurde in das ganze Cochlear- Oberteil geschweißt.
③Lufteinlauf. Er wird in eine Gesamtstruktur des Sammelns von Flussform gemacht und geregelt auf der vorderen Abdeckungsgruppe mit Bolzen.
④Getriebefach. Es wird aus Spindel, das Gleitlager verfasst und und so weiter verbindet. Die Spindel wird vom Stahl der hohen Qualität gemacht. Die Gesamtstruktur des Gleitlagers wird von den Kugellagern gemacht und geschmiert mit dem Tragen des Fetts.
Hauptmerkmale
Material: Roheisen, Kohlenstoffstahl, Edelstahl.
Leistungsfähigkeit: 70%-90%
Anwendungen
