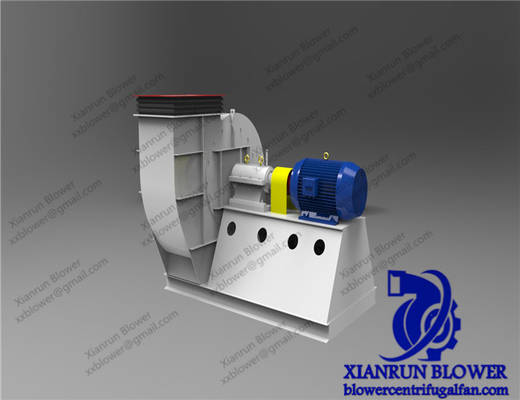

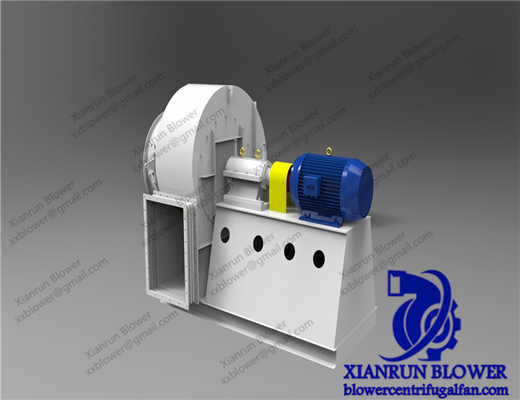

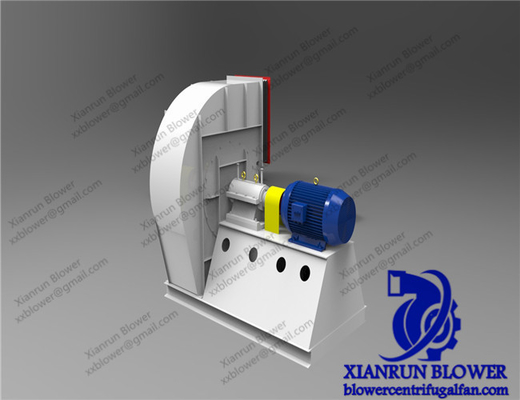

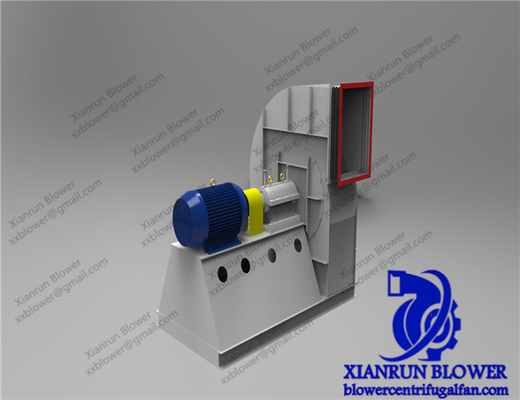

Hochgeschwindigkeits-Hochdruckzentrifugalbläser für industrielle Heißluft 220/380/415/440/450v

Zentrifugalventilator Industrieheizluftbläser Hochgeschwindigkeitsbläser Hochdruckzentrifugalbläser Industrieheizluftbläser

Zusammensetzung und Struktur von Zentrifugalventilatoren
1Zusammensetzung des Ventilators

Der Ventilator ist mit einer Einsaugungsgetriebe des Typs D ausgestattet und durch die Kupplung mit dem Motor verbunden.Rotorgruppe (Wirbel und Spindel), Lagerbox, Kupplung und andere Teile.

Zusätzlich zum Lüfterkörper kann je nach Bedarf der Benutzer auch mit einer Vielzahl von externen Stützungen ausgestattet werden, die üblich sind: Motor, Regeltür, Gesamtstütze, elektrischer Aktor,Schalldämpfer usw..

2Einführung in die Struktur des Ventilators

Der Ventilator kann in zwei Typen unterteilt werden: von einem Ende des Motors, z. B. dreht sich der Räderrad im Uhrzeigersinn, der als Uhrzeigersinn-Zyklon bezeichnet wird, der als "Uhrzeigersinn" ausgedrückt wird;Eine gegen den Uhrzeigersinn drehende Maschine wird eine gegen den Wind gerichtete Maschine genannt, bezeichnet durch "umgekehrt".

Die Ausgangsposition des Ventilators wird durch den Ausgangwinkel des Gehäuses ausgedrückt: "Vorwärts" und "Rückwärts" können in insgesamt sechs Winkeln von 0°, 45°, 90°, 135°, 180°, 225° erfolgen.Andere spezielle Winkel können auch nach den Anforderungen des Benutzers hergestellt werden.

Reparatur und Wartung des Ventilators
Eine ordnungsgemäße Wartung ist eine wichtige Garantie für den sicheren und zuverlässigen Betrieb des Ventilators und die Verbesserung seiner Lebensdauer.Es muss genug Aufmerksamkeit bekommen werden..

1. Reparatur und Wartung von Drehrädern

Zu Beginn des Betriebs und bei allen regelmäßigen Kontrollen ist es notwendig, so lange es möglich ist, zu prüfen, ob der Drehkreislauf Risse, Verschleiß, Staub und andere Mängel aufweist.

So lange es möglich ist, ist es notwendig, den Drehreifen sauber zu halten, und regelmäßig den oben genannten Staub und Rost mit einer Drahtbürste zu putzen, denn mit der Verlängerung der Laufzeit,Dieser Staub kann nicht gleichmäßig an dem Drehkreislauf befestigt werden., wodurch das Gleichgewicht des Drehers beschädigt und sogar die Rotorvibrationen verursacht werden.

Wenn der Rädling repariert wird, muss er erneut ausgeglichen werden, und wenn dies möglich ist, kann das Ausgleichen mit einem tragbaren Prüfwaageinstrument vor Ort durchgeführt werden.Vor dem Ausbalancieren sind alle Schrauben auf Dichtheit zu prüfen.Da der Drehreiter seit einiger Zeit in einem unausgeglichenen Zustand arbeitet, können sich diese Schrauben lösen.

2- Instandhaltung der Gehäuse und der Einlasskammer

Zusätzlich zur regelmäßigen Prüfung des Gehäuses und des Einlassraums, ob es ernsthafte Verschleiß und Staubansammlungen gibt, können diese Teile keine andere spezielle Wartung durchführen.

Überprüfen Sie regelmäßig, ob alle Schrauben befestigt sind; für den Ventilator mit dem Schraubenteil drücken Sie die Schmetterlingsfeder am unteren Fuß bis zur in der Zeichnung angegebenen Montagehöhe.

3. Wartung der Lagerabteilung

Überprüfen Sie häufig die Ölzufuhr zum Schmieren des Lagers. Wenn es ein Ölleck in der Box gibt, können Sie den Schraubband der Enddeckung etwas anziehen.Sie müssen möglicherweise auf eine neue Versiegelungsanlage wechseln.

4- Wartung anderer Hilfsmittel

Die Wartung aller Hilfsgeräte, einschließlich Motoren, elektrischen Aktoren, Geräten, Zählern usw., ist in den jeweiligen Bedienungsanleitungen zu finden.Diese Anweisungen werden von den Herstellern zur Verfügung gestellt., und der Hersteller stellt diese Anweisungen den Benutzern in zufälligen Schachteln zur Verfügung.

5. Wartung, wenn der Ventilator nicht mehr verwendet wird

Wenn der Ventilator nicht mehr in Betrieb ist und die Umgebungstemperatur unter 5°C liegt, sollte das Restwasser der Ausrüstung und der Rohrleitungen entleert werden, um ein Einfrieren der Ausrüstung und der Rohrleitungen zu vermeiden.

6. Wartungsarbeiten, wenn der Ventilator lange geparkt und gelagert wird

(1) Die Oberfläche der Lager und anderer Hauptteile ist mit rostfreiem Öl beschichtet, um Korrosion zu vermeiden.

(2) Alle sechs Monate oder so sollte der Ventilatorrotor manuell bewegt werden, um den Rotor um einen halben Kreis (180°) zu drehen, und vor der Bewegung sollte das Achseende markiert werden.so dass der ursprüngliche obere Punkt befindet sich am Boden nach der Bewegung des Rotors.

KEigenschaften

• Durchmesser des Triebwerks: 80~3500 mm
• Drehzahl der Hauptwelle: 760 bis 2900 U/min
• Druckbereich: 9000 bis 25425 Pa
• Durchflussbereich: 3297 bis 43305 m3/h
• Lufttemperatur: 20 bis 1000 Grad Celsius

• Material: Gusseisen, Kohlenstoffstahl, Edelstahl.

• Effizienz: 70% bis 90%
