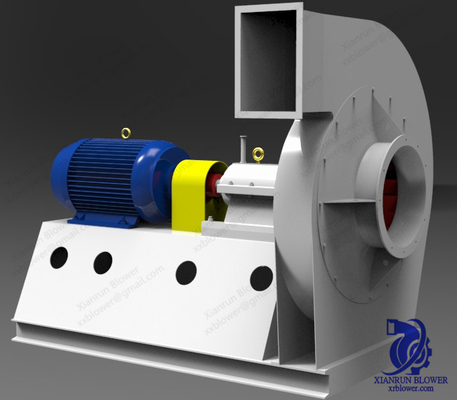

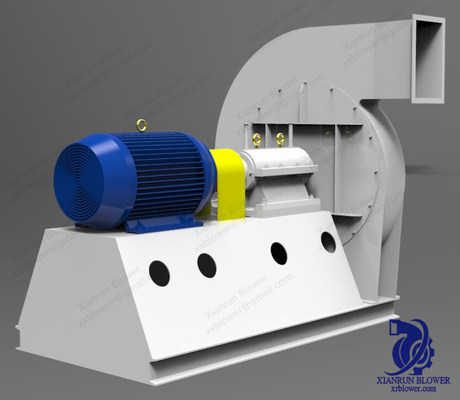

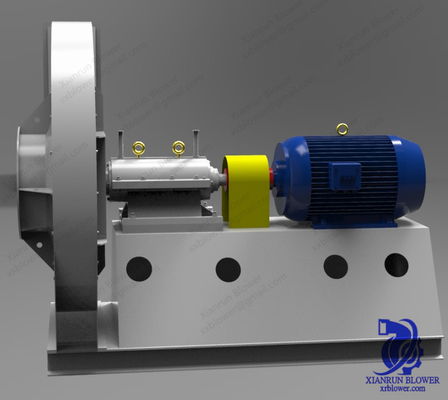

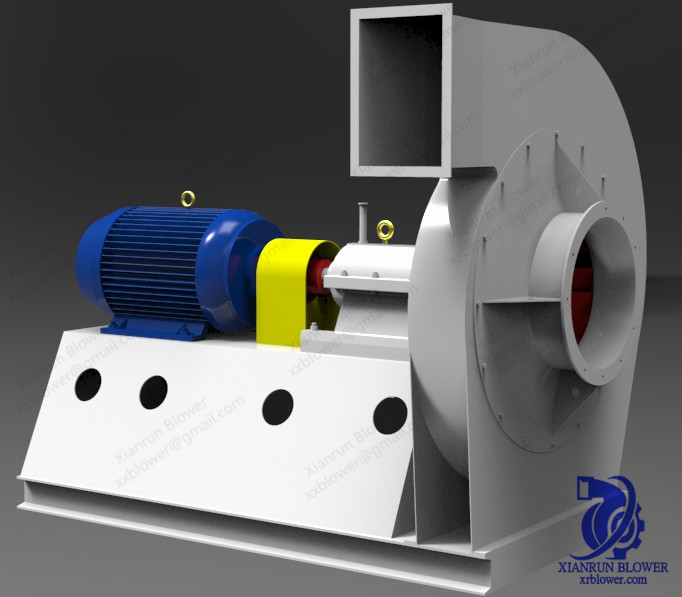

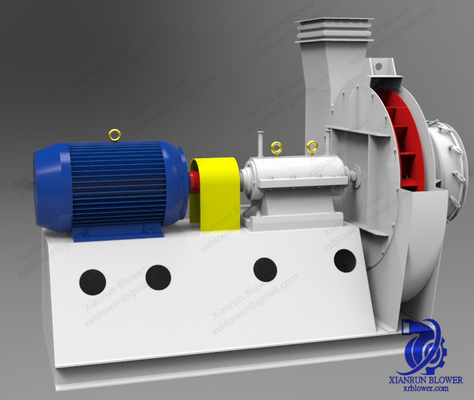

Einzelner Stahleinlass-zentrifugales Flügelradgebläse mit Kupplungsbolzen-Gleitlager

Zentrifugaler Fan des einzelnen Einlasses neigte rückwärts Bodenfankupplungsbolzen-Gleitlager des zentrifugalen Fans industrielles

Lagergehäuse (Gleitlager)

⑴Lagergehäuse und Platte sollten nah angeschlossen werden, das Niveau wird gesetzt auf das Hauptwellenmaß, longitudinalhorizontales sollten 0.10/1000 nicht übersteigen; Das horizontale Niveau wird in das Gleitlager gelegt, und das horizontale Niveau des Gleitlagers sollte 0.2/1000 nicht übersteigen.

⑵Der tragende Sitz wird nicht knacken lassen, Nichtlagerlochteil des Sprunges, kann repariert werden, ist der Gebrauch des Polymerreparaturmittels eine sicherere Weise, aber muss hochfestes Reparaturmittel, den Gebrauch wählen von dem korrekten Prozess.

⑶Das Lagergehäuse von mittleren und kleinen Fans ist häufig ein ganzer Kasten. Diesmal sind die zwei tragenden Löcher auf dem Gleitlager. Diesmal sollte die coaxiality Abweichung der zwei Löcher 0,02 Millimeter nicht übersteigen.

Lager

Es gibt zwei Arten Lager auf dem zentrifugalen Fan:

Die meisten Lager der kleinen und Fans benutzen Wälzlager.
Große Windoberflächenlager, die meisten des Gebrauches von Gleitlagern.
Wartungsstandards für Wälzlager und Gleitlager, sehen Windanhang.

Fanwohnungs- und -c$regulierengerät
⑴Wenn die Stahlplatte des Fanoberteils teilweise heraus getragen wird, oder höchst vom Bereich aus 1/2 der ursprünglichen Stärke heraus getragen worden ist, sollte das Gehäuse heraus ersetzt werden, kann das Einheimische getragen werden oder dünn repariert werden und verstärkt werden, die Verstärkungsplatte wird geschweißt außerhalb des Gehäuses, sollte die schweißende Naht innerhalb des Gehäuses nach Schweißen poliert werden, und der interne Druck sollte so viel wie möglich beseitigt werden, nachdem man geschweißt hat.

⑵Es gibt keinen Luftverlust im Fanoberteil, ist die Revisionstür fest und undicht, und die Schrauben sind intakt.

⑶Der Stromabnehmer (allgemein bekannt als das Saughorn) wird nicht heraus getragen und verformt. Während der Installation muss der relative Abstand zwischen dem Stromabnehmer und dem Antreiber entsprechend den technischen Dokumenten der Ausrüstung aufrechterhalten werden.

Hauptmerkmale

• Antreiberdurchmesser: 90~3500 Millimeter

• Geschwindigkeit der Hauptantriebswelle: 560~2900 U/min
• Druckstrecke: PA 3000~25425
• Flussstrecke: 1297~83305 m3/h
• Lufttemperatur: 20~1000 Celsiusgrad

• Material: Roheisen, Kohlenstoffstahl, Edelstahl.

• Leistungsfähigkeit: 80%-90%

Beraten Sie uns bitte der VERWENDUNG und Folgen Parameter. Unsere technische Abteilung empfiehlt das passendste Produkt für Sie.
