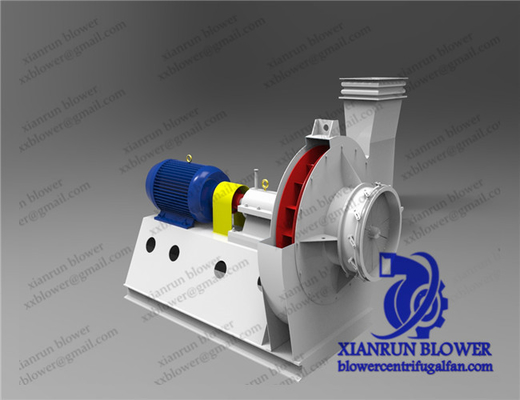

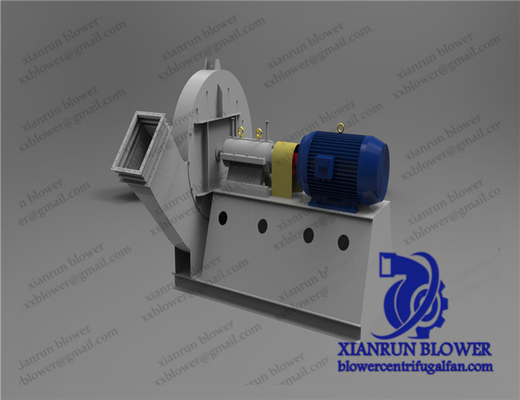

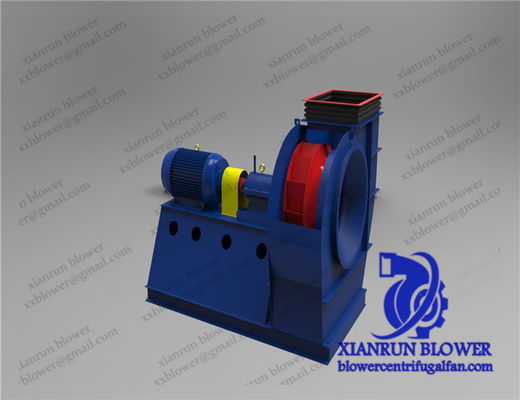

560rpm - zentrifugaler Fan der hohen Temperatur 2900rpm für Kessel-Industrie

Fantemperaturwiderstandbewegungsdirekter Dreieck-Gurtlufteinlass der hohen Temperatur zentrifugaler die Sicherheit sicherstellen

Gebrauch des zentrifugalen Fans der hohen Temperatur:

1, verwendet, wenn Industrie, Kesselindustrie, Reinigungsindustrie, Farbenindustrie, Nahrungsmitteltrocknerindustrie getrocknet wird.

2, der Gebrauch von Temperatur zwischen 100℃-180℃.

3, das Beförderungsgas ist Luft oder anderes Gas, das nicht Selbstentzündung, nicht Selbstexplosion, keine Wicklung ist, harmlos zum menschlichen Körper und zu keiner Korrosion zu den Stahlmaterialien. Es kann als nicht ätzende, nicht-spontane Verbrennung, das nicht-zähflüssige Heißgas Material, Dampf, Rauchtransport auch verwendet werden. Andere ähnliche Leistung kann auch vorgewählt werden, aber die Temperatur des Beförderungsmediums darf seine Nenntemperaturstrecke nicht übersteigen.

4. Keine zähflüssigen Substanzen werden im Gas erlaubt, und die Staub- und hartenpartikel enthielten sind nicht mehr als 150mg/m3. Wenn der Staubgehalt groß ist, muss kein weniger als 85% Entstaubungsgerät vor dem Fan installiert sein, um den Staubgehalt des Gerinnes in den Fan zu verringern, um das Leben des Fans zu verbessern.

Fanstruktur der hohen Temperatur:

1. Der Ventilator der hohen Temperatur wird hauptsächlich aus Antreiber, Gehäuse, Lufteinlauf, Motor, Verbindungsstück, abkühlendem Blatt und anderen Teilen verfasst.

2, der Antreiber nimmt die einzelne Einlasskreiselpumpe des Multiflügels an, hergestellt von hohe Qualität galvanisiertem Blatt oder von kaltgewalzter Stahlplatte, und das Blatt ist entsprechend dem aerodynamischen Prinzip entworfen. Der Antreiber besteht 10 backsloping airfow-artigen Blättern, kurven-artigen vorderen Scheiben und aus flachen hinteren Scheiben. Das Material wird von der hochfesten, guten Haltbarkeits- und Qualitätsstahlplatte gemacht und wird ausschließlich für dynamische und statische Balance korrigiert. Gute Luftleistung, hohe Leistungsfähigkeit, reibungsloses Funktionieren.

3. Der Lufteinlauf nimmt die Form der konvergenten stromlinienförmigen Turbulenzreduzierung an, ist der Luftströmungsverlust klein, und die Arbeits-Leistungsfähigkeit des Fans der hohen Temperatur ist hoch.

4. Das Ventilatoroberteil und -motor der hohen Temperatur sind mit Metallcastings installiert und angeschlossen, ist der Motorwellekopf mit abkühlenden Blättern installiert, und die äußere Wand des Metallcastings ist mit Einlass- und Ableitungsrohrschnittstellen geöffnet, um den Metallcasting- und -wellenkopf abzukühlen, um den Normalbetrieb des Motors unter hoher Temperatur sicherzustellen.

5. Der Motor nimmt speziellen Motor der hohen Temperatur an, nimmt das flüssige Teil des Ventilators der hohen Temperatur temperaturbeständiges Material an, und die abkühlende Struktur hat zuverlässige Leistung. Verglichen mit anderem Kessel verursachte Entwurfsventilatoren, einfache Struktur, bequeme Wartung, hohe Kostenverlaufvorteile.

Faninstallation der hohen Temperatur:

1. Es gibt zwei Formen dieses Fans der hohen Temperatur. Von der Seite des Motors, wird die Antreiberrechtsdrehung den rechten Fan genannt, dargestellt durch „rechtes“; Die umgekehrte Nadelrotation des Antreibers wird den linken Wirbelsturm genannt, bezeichnet, durch „verlassen“.

2. Die Ausgangposition des Fans der hohen Temperatur wird durch den Ausgang Winkel des Gehäuses ausgedrückt. Der Fan №1.5 | 6 wird in eine justierbare Art gemacht, wenn er die Fabrik verlässt, und die Gebrauchseinheit ist in die erforderliche Position entsprechend den Anforderungen installiert. Der Einstellbereich der Lüftungsgitterposition ist ° 0° -255, und der Abstand ist 45°. Der Getriebemodus ist „eine“ Art Direktübertragung.


Hauptmerkmale

• Antreiberdurchmesser: 90~3500 Millimeter

• Geschwindigkeit der Hauptantriebswelle: 560~2900 U/min
• Druckstrecke: PA 3000~25425
• Flussstrecke: 1297~83305 m3/h
• Lufttemperatur: 20~1000 Celsiusgrad

• Material: Roheisen, Kohlenstoffstahl, Edelstahl.

• Leistungsfähigkeit: 80%-90%

Beraten Sie uns bitte, dass Abteilung des VERWENDUNG und Folgen Parameter.Our technische das passendste Produkt für Sie empfiehlt.
