3000Pa - industrieller zentrifugaler Edelstahl des Fan-25425Pa für Stromerzeugung

Hohe Kapazitäts-Abluftventilator neigte rückwärts zentrifugales Ventilator-Gleitlager-Wälzlager

Hauptmerkmale

• Antreiberdurchmesser: 90~3500 Millimeter
• Geschwindigkeit der Hauptantriebswelle: 560~2900 U/min
• Druckstrecke: PA 3000~25425
• Flussstrecke: 1297~83305 m3/h
• Lufttemperatur: 20~1000 Celsiusgrad

• Material: Roheisen, Kohlenstoffstahl, Edelstahl.

• Leistungsfähigkeit: 80%-90%

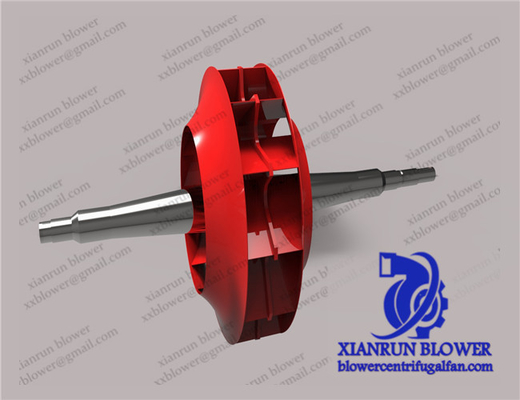

Fanhauptwelle

⑴Es gibt keine Sprünge, Scheuerstellen und Schaden an der Spindel und am Hals. Wenn es Abnutzungen und Schaden gibt. Wenn es Scheuerstellen gibt und Schaden, unter der Zustand des Beeinflussens nicht des Gebrauches, wenden Sie die Gruppendatei an, um zu reparieren und den ölgetränkten Schmirgelleinen- oder Ölstein dann zu benutzen, um glattes zu polieren. Einzelne Orte des Wellenhalses werden verletzt, und die Tiefe sollte nicht als 0,05 größer sein | 0,10 Millimeter. Im nicht arbeitenden Gesichtsbereich der Welle, werden einzelne lokale Defekte erlaubt, aber die Tiefe muss innerhalb 1 sein | 1,5 Millimeter. Scharfe Gruben und Ränder müssen entfernt werden, um Kerbwirkung zu vermeiden.

⑵Sprünge oder Oberflächenrisse werden nicht am Schrittabschnitt der Welle erlaubt.

⑶Abnutzung der Oberfläche des Wellenhalses.

Wenn die Abnutzung nicht größer als ist, kann 0,5 Millimeter, reibend oder drehend durchgeführt werden, und die Methode der Reparatur des Gleitlagers kann angewendet werden, um zu kompensieren.

Wenn das Wälzlager, entsprechend der Abnutzung der Wellenhalsoberfläche benutzt wird, der galvanisierende Spray und andere Methoden können für Reparatur betrachtet werden, aber der reparierte Wellenhals muss die Toleranz des Wälzlagers treffen und die Oberflächenrauigkeit ist nicht niedriger als die.

Der zulässige verbiegende Wert der Spindel sollte die folgenden Bedingungen erfüllen:

(i) nicht mehr als 0,02 Millimeter am Wellenhals;

(ⅱ) Sollte das maximale Verbiegen in die Gesamtstrecke 0,05 Millimeter nicht übersteigen (d.h. sollte der Durchbruch 0,10 Millimeter sein);

Wenn über Anforderungen überstiegen werden, kann die Methode „der geraden Welle“ angewendet werden, um zu korrigieren, und eine neue Welle sollte ersetzt werden.

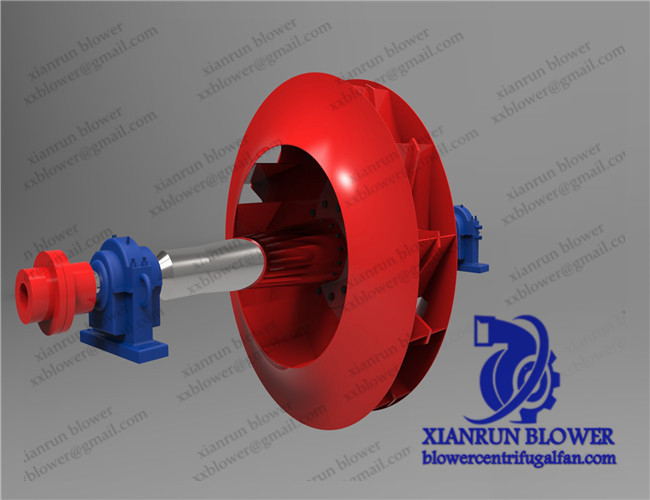

3) Lagergehäuse (Gleitlager)

⑴Lagergehäuse und Platte sollten nah angeschlossen werden, das Niveau wird gesetzt auf das Hauptwellenmaß, longitudinalhorizontales sollten 0.10/1000 nicht übersteigen; Das horizontale Niveau wird in das Gleitlager gelegt, und das horizontale Niveau des Gleitlagers sollte 0.2/1000 nicht übersteigen.

⑵Der tragende Sitz wird nicht knacken lassen, Nichtlagerlochteil des Sprunges, kann repariert werden, ist der Gebrauch des Polymerreparaturmittels eine sicherere Weise, aber muss hochfestes Reparaturmittel, den Gebrauch wählen von dem korrekten Prozess.

⑶Das Lagergehäuse von mittleren und kleinen Fans ist häufig ein ganzer Kasten. Diesmal sind die zwei tragenden Löcher auf dem Gleitlager. Diesmal sollte die coaxiality Abweichung der zwei Löcher 0,02 Millimeter nicht übersteigen.

Beraten Sie uns bitte, dass Abteilung des VERWENDUNG und Folgen Parameter.Our technische das passendste Produkt für Sie empfiehlt.
